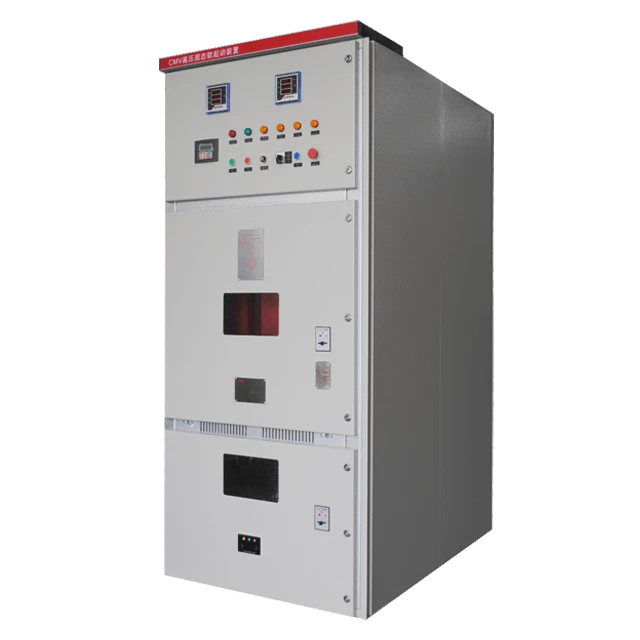

Měkký startér pro třífázový indukční motor

Chyba

Příčina chyby

Řešení

Ochrana přepětí

Napětí hlavního obvodu je příliš vysoké

1. Zkontrolujte, zda je napětí hlavního obvodu příliš vysoké.

2. Zkontrolujte, zda je parametr Q24 správně nastaven hodnotu ochrany přepětí.

Ochrana podpětí

Napětí hlavního obvodu je příliš nízké

1. Zkontrolujte, zda je napětí hlavního obvodu příliš nízké.

2. Zkontrolujte, zda je parametr Q26 hodnoty ochrany přepětí správně nastaven

Nerovnováha fázového napětí

Třífázová nerovnováha napájecího napětí

1. Zkontrolujte, zda je napětí hlavního obvodu nevyvážené třífázy.

2. Zkontrolujte, zda je správně nastaven parametr Q23 hodnoty ochrany nerovnováhy napětí.

SCR abnormalita

Zkontrolujte, zda je tyristor zkratovaný.

Blokování úniku

Zkontrolujte izolaci třífázového vinutí na zem.

Počáteční časový limit

Počáteční čas je příliš dlouhý

1. Zkontrolujte, zda je signál omezující proud nastaven příliš malý.

2. Zda je parametr počátečního časového limitu B12 nastaven příliš malý.

SCR přehřátí

Vnitřní radiátor se přehřívá?

Špatná ventilace stroje

1. Zkontrolujte, zda ventilátor pracuje spolehlivě.

2. Snižte počáteční frekvenci. Zkontrolujte, zda je napětí napájení řídicího napájení příliš nízké.

Teplota motoru

Deteky motorické teploty pomocí PTC tepelného rezistoru uvnitř motoru je příliš vysoká

1. Zkontrolujte, zda je obvod PTC uzavřen a vstup je připojen.

2. Zkontrolujte a opravte příčinu vysoké teploty.

Poté, co se dostatečně ochladí, restartujte motor.

Časté start

Začínající příliš často

START FREKTY přesahuje nastavení minimálního parametru intervalu spuštění Q09..

Frekvenční chyba

Frekvence mimo rozsah

Zkontrolujte a změňte frekvenci napájení.

Ochrana nulové sekvence

Zkontrolujte, zda únik tří fází přesahuje hodnotu návrhu

Klepněte na Timeout

Doba klepání je příliš dlouhá

Počáteční doba přesahuje parametr nastartovacího časového limitu B13.

3- fázová vysoce napěťová veverkaAsynchronní motor,

synchronní motor
